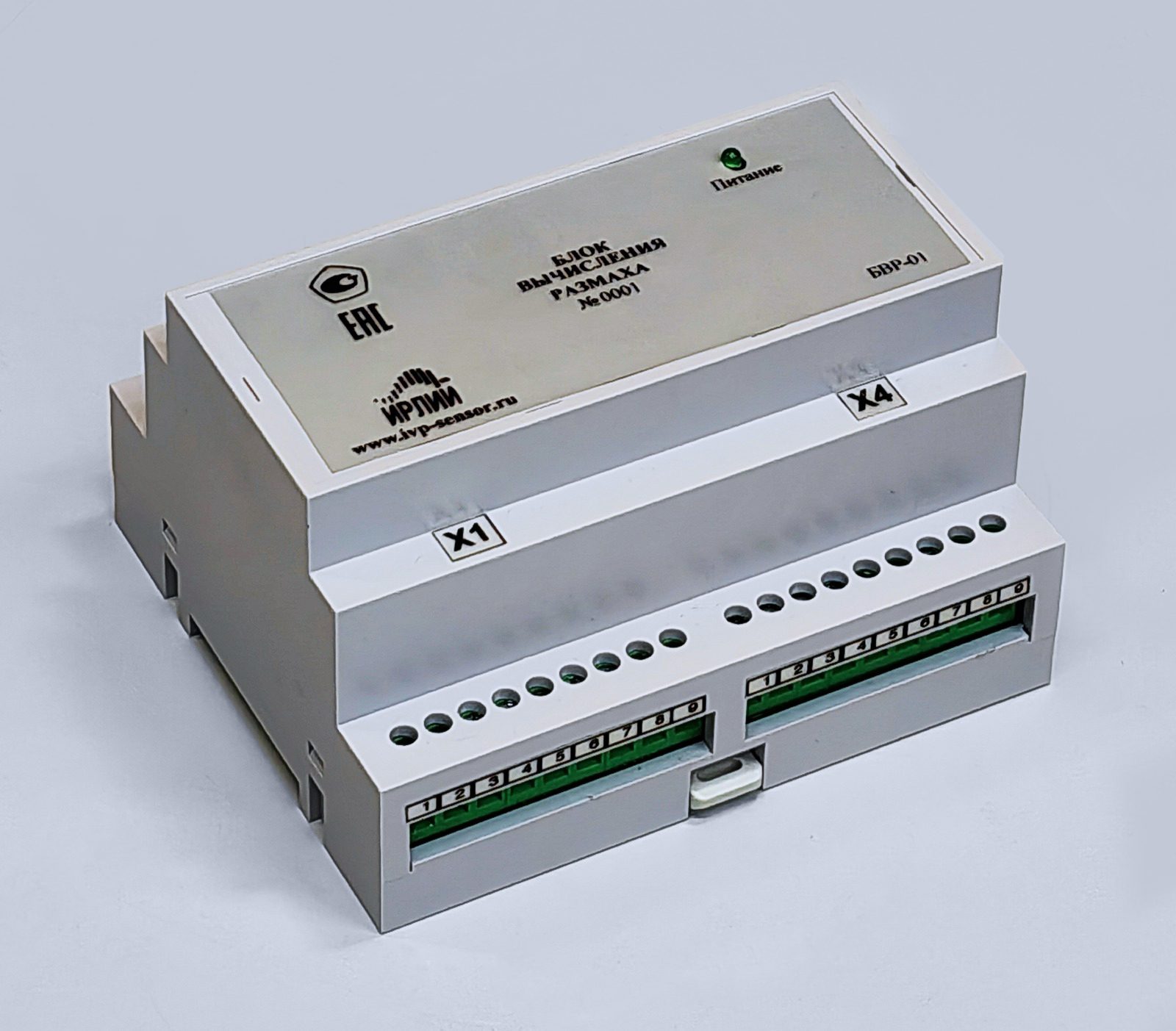

Блок вычисления размаха БВР-01 предназначен для:
• вычисления размаха аналоговых сигналов, поступающих по токовым петлям 4–20 мА;
• передачи полученных значений по интерфейсу:
— v1.0 RS-485, 2 канала;
— v2.0 Ethernet;
• передачи по двум каналам токовых петель 4–20 мА;
• формирования логических сигналов.
Имеет сертификат об утверждении типа средств измерений №93291-24. Соответствует требованиям технического регламента ТР ТС 020/2011 Электромагнитная совместимость технических средств (декларация ЕАЭС N RU Д-RU.РА10.В.40284/23).
Технические характеристики БВР-01
| Параметр | Модификация v1.0 | Модификация v2.0 |
|---|---|---|
| Количество аналоговых входов и выходов | 2/2 | 2/2 |
| Диапазон входных и выходных аналоговых сигналов | 4–20 мА | 4–20 мА |
| Цифровой интерфейс | 2 шт. RS-485 | Ethernet |
| Количество дискретных выходов | 3 шт. | 3 шт. |
| Предельный ток дискретных выходов, не более | 0,1 А | 0,1 А |
| Количество дискретных входов | 1 шт. | 1 шт. |
| Предельное напряжение дискретных входов, не более | 24 В | 24 В |
| Номинальное напряжение питания (пост.) | 24 В±10% | 24 В±10% |
| Ток потребления, не более | 0,3 А | 0,3 А |
| Рабочая температура | от 0°С до +80°С | от 0°С до +80°С |
| Габаритные размеры (Д×В×Ш) | 90×60×105 мм | 90×60×105 мм |
| Масса | 200 грамм | 300 грамм |

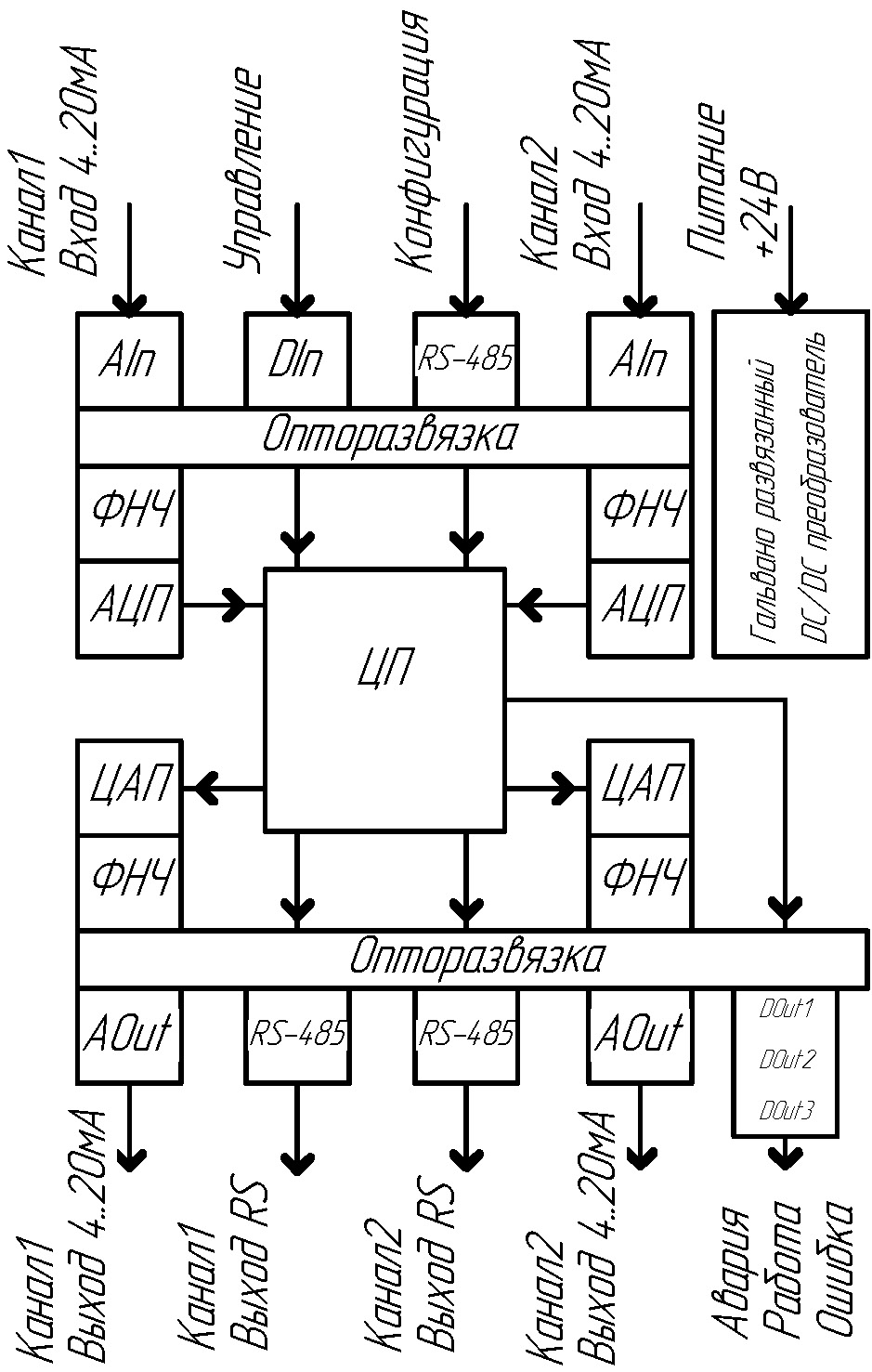

Структурная схема БВР v1.0

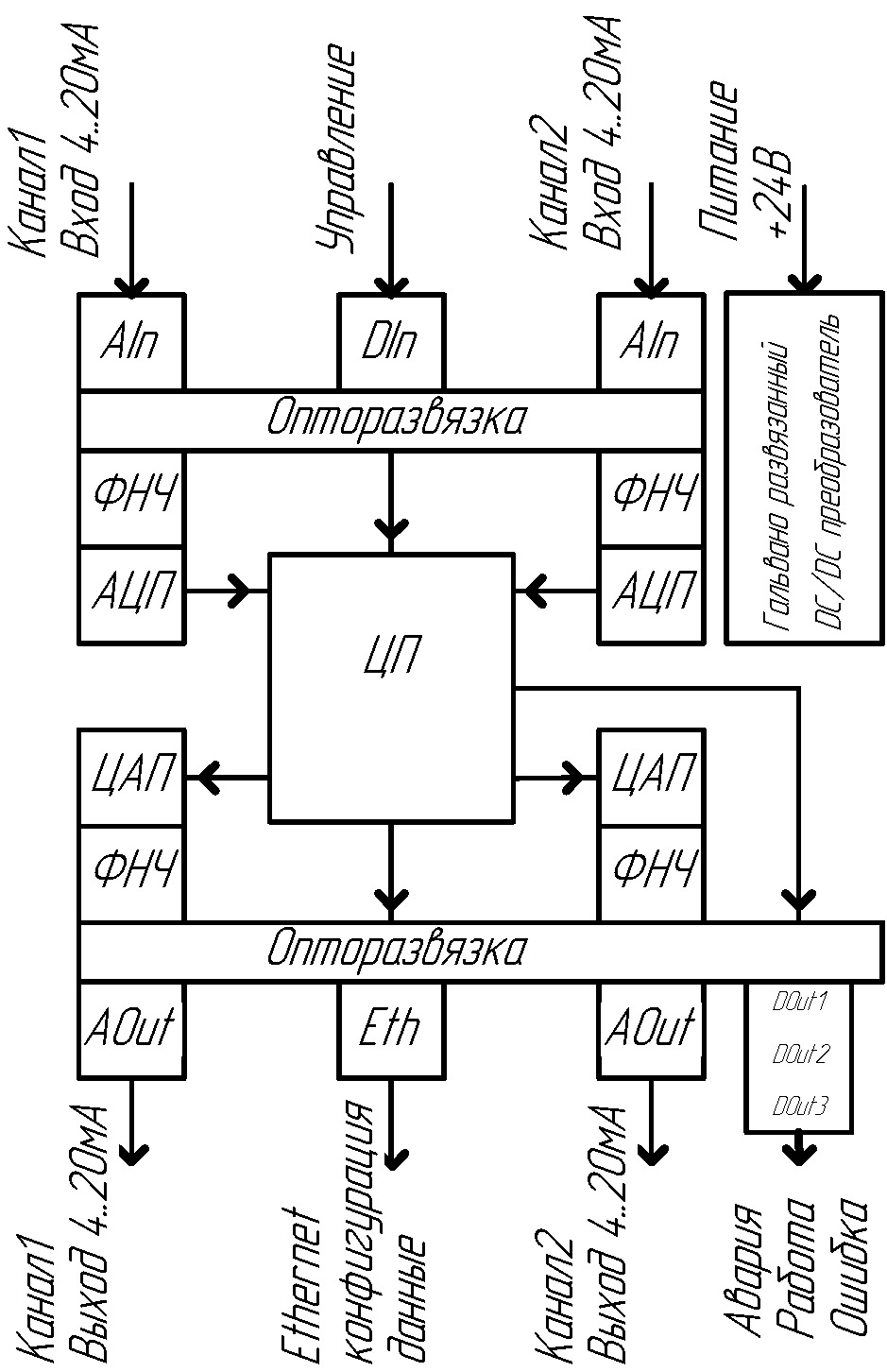

Структурная схема БВР v2.0
