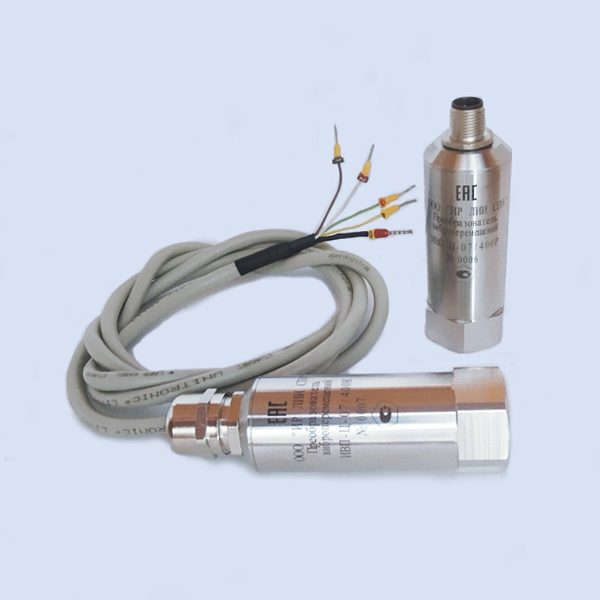

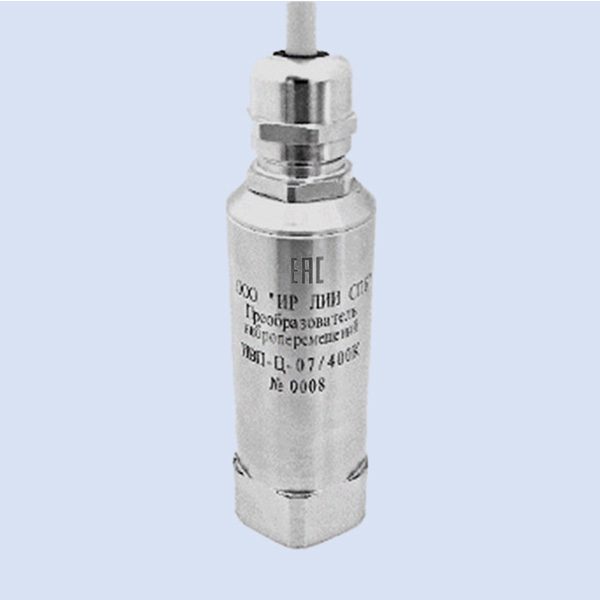

ИВП-Ц-05/400 и ИВП-Ц-07/400 – цилиндрические преобразователи виброперемещений. Их устанавливают на корпусах подшипников, опорных конструкций гидрогенераторов, стальных конструкций корпуса и сердечника статора, на крышке турбины, а также на другом низкооборотном (медленно вращающемся) оборудовании.
Имеет сертификат об утверждении типа средств измерений №94062-24. Соответствует требованиям технического регламента ТР ТС 020/2011 Электромагнитная совместимость технических средств (Декларация ЕАЭС N RU Д-RU.PA07.B.07364/23).
Модификации ИВП-Ц-05/400 и ИВП-Ц-07/400 различаются между собой диапазонами рабочих частот.
Особенности преобразователей ИВП-Ц
- устойчив к падениям и ударам;
- однополярная схема питания +12…24В;
- выходной сигнал: 4…20 мА и 0...-10 В (отрицательной полярности);
- низкий уровень естественных шумов;
- крепление в комплекте: шпилька М8;
- IP68 – степень защиты со встроенным кабелем;
- малая величина температурной погрешности;
- повышенная защищенность от радиопомех и электромагнитных полей;
- тип соединителя: разъём или кабель;
• Импортозамещение датчиков в системах виброконтроля Bently Nevada!
• Импортозамещение датчиков в системах виброконтроля Bently Nevada!
Технические характеристики ИВП-Ц
| Характеристики | ИВП-Ц-05/400 | ИВП-Ц-07/400 |
|---|---|---|
| Диапазон рабочих частот | 0,5–400 Гц | 0,7–400 Гц |
| Диапазон измерения амплитудного значения виброперемещения | от 15 до 500 мкм | от 15 до 500 мкм |
| Номинальное значение коэффициента преобразования на базовой частоте 45 Гц | ||
| - для выхода по напряжению | 9 мВ/мкм | 9 мВ/мкм |
| - для выхода по току | 16 мА/мкм | 16 мА/мкм |
| Диапазон рабочих температур | -10…+80 °С | -10…+80 °С |
| Габаритные характеристики (Д×Ш×В), не более | 33×30×94 мм | 33×30×94 |
| Масса | 265 г | 265 г |
Обозначение артикула преобразователя
| Группа | Артикул | Расшифровка |
|---|---|---|
| Диапазон | 05/400 | от 0,5 Гц до 400 Гц |
| 07/400 | от 0,7 Гц до 400 Гц | |
| Тип подключения | К_ | длина встроенного кабеля в метрах |
| Р | с разъемом типа М12 |

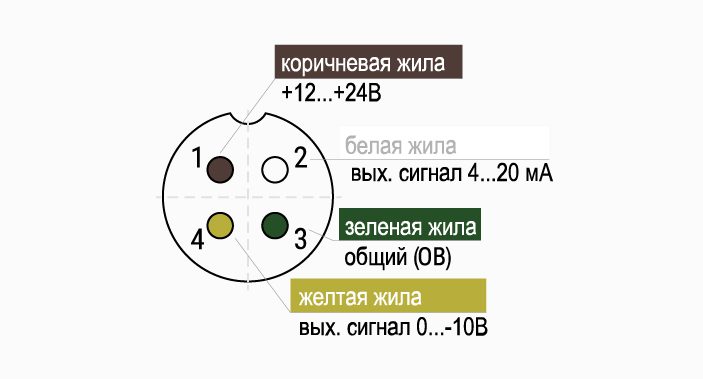

Расшифровка разъемов подключения ИВП-Ц
Применяется маслостойкий кабель российского производства
(ИнСил-ОЭм-тс 2х2х0,20л (5)-300) или аналог
