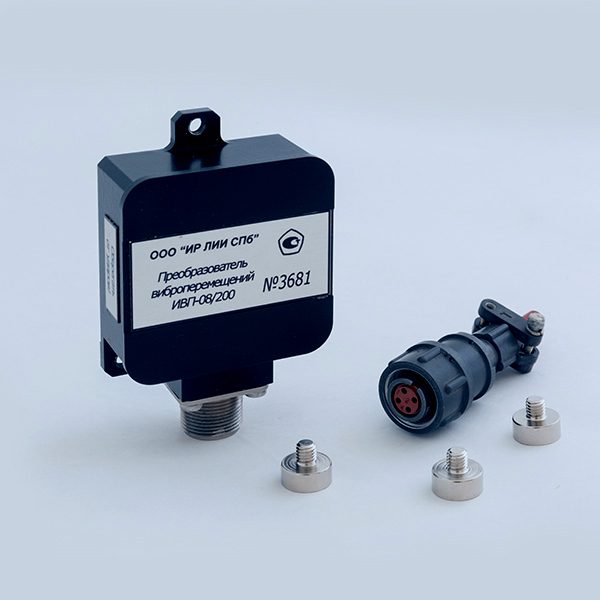

ИВП-0,5/200, ИВП-0,8/200, ИВП-2/400 – преобразователи виброперемещений нового поколения. Предназначены для комплектации стационарных и переносных систем вибродиагностики крупногабаритного оборудования: агрегатов гидроэлектростанций и вибронагруженного оборудования.
Особенности преобразователей ИВП
- устойчив к падениям и ударам;
-
однополярная или биполярная схема подключения
+12…24 В; - выходной сигнал: 4…20 мА или ±5 В (0…10 В);
- низкий уровень естественных шумов;
- крепление в комплекте: винтовое и магнитное;
- IP68 – степень защиты со встроенным кабелем;
-
устойчив к высокочастотным и ударным воздействиям
(до 200 м/c); - повышенная защищенность от радиопомех;
- малая величина температурной погрешности;
- тип соединителя: разъём или кабель;
Технические характеристики
| Характеристики | ИВП-0,5/200 | ИВП-0,8/200 | ИВП-2/400 |
|---|---|---|---|
| Диапазон рабочих частот | 0,5–200 Гц | 0,8–200 Гц | 2–400 Гц |
| Коэффициент преобразования для входного сигнала 4…20 мА | 16 мкА/мкм | 16 мкА/мкм | 16 мкА/мкм |
| Коэффициент преобразования для входного сигнала ±5 В | 10 мВ/мкм | 10 мВ/мкм | 10 мВ/мкм |
| Диапазон измерения виброперемещений (ампл.) | ± 500 мкм | ± 500 мкм | ± 500 мкм |
| Неравномерность АЧХ в рабочем диапазоне частот | < ±5% | < ±5% | < ±5% |
| Диапазон рабочих температур | -10…+80 °С | -10…+80 °С | -10…+80 °С |
| Изменение коэффициента преобразования при изменении температуры в диапазоне -10…+70 °С | < 0,05 %/°С | < 0,05 %/°С | < 0,05 %/°С |
| Относительный коэффициент поперечного преобразования | < 5% | < 5% | < 5% |
| Неравномерность АЧХ не более ±5% в целом | 0,5 – 150 Гц | 0,8 – 150 Гц | 2 – 200 Гц |
| Ток потребления | < 50 мА | < 50 мА | < 50 мА |
| Максимальная длина выходного кабеля | 100 метров | 100 метров | 100 метров |
| Масса | 130 грамм | 130 грамм | 130 грамм |
Обозначение артикула
| Группа | Артикул | Расшифровка |
|---|---|---|
| Диапазон | 0,5/200 | от 0,5 Гц до 200 Гц |
| 0,8/200 | от 0,8 Гц до 200 Гц | |
| 2/400 | от 2 Гц до 400 Гц | |
| Питание | 3х | трехпроводная схема подключения |
| 4х | четырехпроводная схема подключения | |
| Тип сигнала | Т | Токовый |
| В | Вольтовый | |
| Тип подключения | К_ | длина встроенного кабеля в метрах |
| ШР | с разъемом 2РМГ14БПИШ1В1 | |
| МР | с разъемом типа М12 |

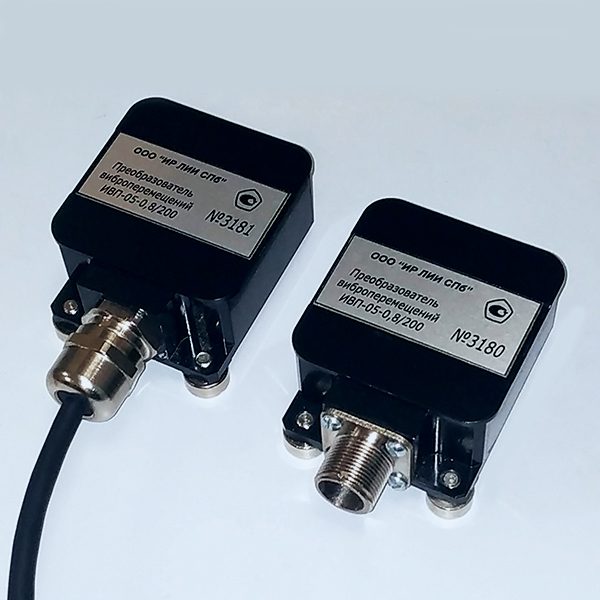

Размеры ИВП для разных типов подключения

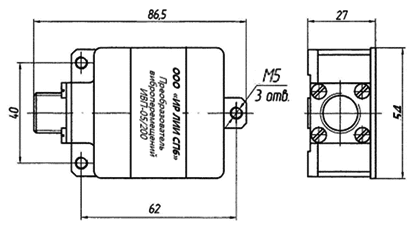

Размеры преобразователей ИВП с разъёмом

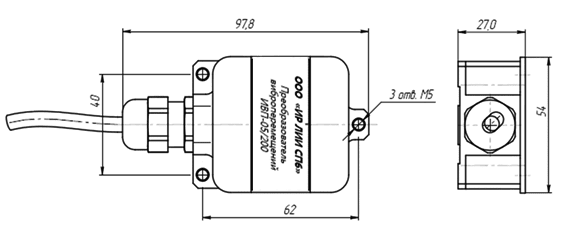

Размеры преобразователей ИВП с кабелем
Номера контактов разъемов со стороны подключения
